Wały napędowe
Nasze wyważarki do wałów napędowych wyznaczają nowy standard w przemyśle motoryzacyjnym i u jego dostawców. Dzięki dokładności pomiaru i szybkiej kompensacji niewyważenia przy dużych prędkościach roboczych oferują wyjątkową wydajność.
Perfekcja na każdym kroku Precyzja, która się opłaca. Nasze maszyny umożliwiają zachowanie i dokumentowanie nawet najwęższych tolerancji. Korzysta na tym cały proces: wydajny układ pomiarowy CAB 950 minimalizuje liczbę wymaganych czynności wyważania i skraca czas cyklu, nawet w skomplikowanych sytuacjach. Pojedynczy krok wyważania często wystarcza, aby uzyskać idealnie wyważony wał napędowy. Zwiększa to wydajność i ostatecznie znacząco obniża koszt jednostkowy.
Wydajność dla jedno- i wieloczęściowych wałów napędowych Kompaktowa, ergonomiczna konstrukcja i najnowocześniejsza technologia sterowania zapewniają wydajne i precyzyjne rozwiązanie do pomiaru i kompensacji niewyważenia. Maszyny umożliwiają wyważanie jedno- i wieloczęściowych wałów napędowych przy dużych prędkościach roboczych, spełniając przy tym najwyższe standardy bezpieczeństwa.
Wszechstronne zastosowanie, w produkcji seryjnej lub pojedynczo Manualna, półautomatyczna czy w pełni zautomatyzowana? Wybór należy do Ciebie. Zintegruj nasze wyważarki z produkcją seryjną lub używaj ich oddzielnie do kontroli wyważenia i napraw.
Maksymalna elastyczność dzięki łatwemu przezbrojeniu Elastyczność gwarantowana. W szybko zmieniającym się przemyśle motoryzacyjnym wszystkie etapy procesu muszą spełniać rosnące wymagania dotyczące wydajności, łatwości obsługi i precyzji. Rozumiemy te wyzwania i odpowiednio zaprojektowaliśmy nasze rozwiązania. Nasza odpowiedź to: wysoka elastyczność, niewielkie zapotrzebowanie na miejsce, zoptymalizowane zużycie energii, łatwa konserwacja, długa żywotność i niskie koszty konserwacji.
Właściwa koncepcja dla lekkich i ciężkich wałów napędowych
Szybkie przezbrajanie i niewielkie zapotrzebowanie na miejsce
Niewielkie zapotrzebowanie na miejsce, łatwa integracja z istniejącymi liniami produkcyjnymi i szybkie przezbrajanie zwiększają produktywność.
Wydajne oprogramowanie pomiarowe
Wydajne procesy i precyzyjne wyniki dzięki systemowi pomiarowemu CAB 950, który precyzyjnie oblicza nawet trudną korekcję niewyważenia.
Precyzja
Najnowocześniejsze systemy pomiarowe i technika sterowania zapewniają najwyższą dokładność pomiarów.
Efektywne wyważanie
Krótkie czasy spawania umożliwiające ręczną lub w pełni automatyczną korekcję niewyważenia
Różnorodność
Wyważanie wałów napędowych do samochodów osobowych, ciężarowych i pojazdów użytkowych
Bezpieczna obsługa
Bez kompromisów w zakresie bezpieczeństwa: Zgodnie z najsurowszymi specyfikacjami, dla najwyższego poziomu ochrony operatora i maszyny
Konstrukcja naszych wyważarek do wałów napędowych Od półautomatycznej do w pełni automatycznej wyważarki do wałów napędowych pojazdów – niezależnie od tego, czy chodzi o małe partie, czy produkcję seryjną: dzięki RBRQ lub naszej specjalistycznej wyważarce do pojazdów użytkowych Cardano otrzymujesz najwyższą precyzję przy krótkich czasach cyklu.
Wały napędowe
W pełni automatyczne
samochody osobowe
lekkie samochody dostawcze

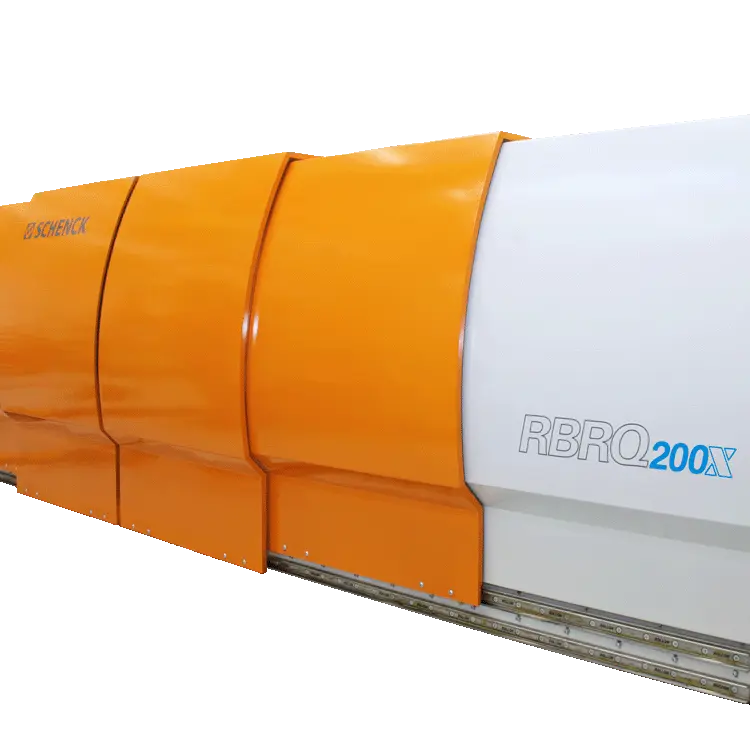

RBRQ 200x
Maszyna RBRQ 200x została zaprojektowana specjalnie z myślą o masowej produkcji jedno- i wieloczęściowych wałów napędowych do samochodów osobowych i lekkich ciężarówek. Oferuje ona imponujący wybór wariantów nawet w przypadku małych serii, a także wysoką elastyczność w połączeniu z wysokim stopniem automatyzacji. Dzięki opatentowanemu, wysoce zautomatyzowanemu procesowi kompensacji niewyważenia czasy cyklu i przezbrojenia są ograniczone do minimum, a sama kompensacja niewyważenia odbywa się w pełni automatycznie poprzez spawanie lub wiercenie.
- Masa wirnika: do 40 kg
- Średnica rury: do 110 mm
- Długość wirnika: do 3.000 mm
- Równowaga prędkości: do 6.000 min⁻¹
Wały napędowe
W pełni automatyczne
średnie i ciężkie ciężarówki
RBRQ 200L
Wysoko zautomatyzowana i opatentowana metoda kompensacji niewyważenia zapewnia minimalny czas cyklu i przezbrojenia, dzięki czemu maszyna RBRQ 200L idealnie nadaje się do produkcji seryjnej jednoczęściowych i wieloczęściowych wałów napędowych do pojazdów użytkowych; oferuje dużą różnorodność wariantów nawet przy małych wielkościach partii, wysoką elastyczność dzięki wysokiemu stopniowi automatyzacji oraz umożliwia w pełni automatyczną kompensację niewyważenia poprzez spawanie lub wiercenie.
- Masa wirnika: do 180 kg
- Średnica rury: do 140 mm
- Długość wirnika: do 5,000 mm
- Równowaga prędkości: do 3,200 min⁻¹
Wały napędowe
Wały napędowe
Manualne
Półautomatyczne
Cardano
Duża różnorodność wariantów – małe wielkości partii: Cardano jest przeznaczone do wydajnego wyważania średnich i dużych wałów kardana. Zrównoważone połączenie ręcznych etapów obsługi i zautomatyzowanych procesów jest szczególnie opłacalne w przypadku małych i średnich ilości i optymalizuje niezawodność procesu produkcji. Rezultat: krótsze czasy cykli w produkcji seryjnej, jak również w wysokowydajnych zakładach naprawczych.
- Masa wirnika: do 150 kg
- Średnica rury: od 55 do 170 mm
- Maksymalna długość wirnika: do 3 000 mm
- Płynna regulacja prędkości wyważania: od 1 200 do 4 000 obr./min⁻¹
Projektowanie i planowanie Państwa produkcji Wspieramy Państwa w rozwoju i planowaniu systemów do precyzyjnej produkcji wałów napędowych – od pomysłu do produkcji seryjnej.
Skontaktuj się z nami Fakty, dane i informacje o naszych maszynach wyważających do wałów napędowych.
-
Wyważarki i urządzenia pomiarowe do wałów napędowych firmy Schenck
-
Aby sprostać wielu różnym wymaganiom dotyczącym wyważania wałów napędowych, w firmie Schenck znajdziesz duży wybór maszyn, które możesz elastycznie dostosować do swoich potrzeb.
- Precyzyjna kontrola niewyważenia w jedno- lub dwuczęściowych wałach napędowych
- Maszyny w różnych rozmiarach do wirników o masie od 4 do 180 kg
- W pełni automatyczny i półautomatyczny pomiar oraz wyważanie wirników
- Różne opcje załadunku i transportu, od ręcznego po w pełni automatyczny
- Zintegrowane ze wszystkimi maszynami: Wysokiej klasy oprogramowanie z systemem pomiarowym CAB z intuicyjnym ekranem dotykowym i precyzyjnymi obliczeniami kompensacji
-
Zakres zastosowań
-
RBRQ
- Nadaje się do: jedno- i wieloczęściowych wałów napędowych samochodów osobowych i lekkich pojazdów użytkowych.
- Obszar zastosowań: w produkcji i testowaniu w produkcji pojazdów lub jej dostawców.
Cardano
- Nadaje się do: jednoczęściowych i dwuczęściowych wałów napędowych do pojazdów użytkowych, nadaje się do szerokiej gamy wariantów dla małych partii
- Obszar zastosowań: w produkcji seryjnej, jak również dla wysokowydajnych firm naprawczych.
-
Cechy wyróżniające
-
Maszyny do wałów napędowych firmy Schenck:
- W pełni automatyczny, ręczny lub półautomatyczny przebieg pomiarowy
- Precyzyjne elementy mocujące sterowane pneumatycznie zapewniające doskonałą dokładność pomiaru
- Automatyczna kompensacja niewyważenia poprzez spawanie / wiercenie
- Precyzyjny mikrokomputerowy miernik oparty na komputerze PC
- Sprawdzona obudowa ochronna zapewniająca ochronę przed pęknięciem i hałasem
- Wysoka wydajność dzięki krótkim czasom przezbrojenia
- Zintegrowana technika sterowania i napędu
- Wygodny załadunek i rozładunek wałów przegubowych dzięki bardzo małej głębokości osadzenia oraz zintegrowanym półkom wstępnym
- Dostępnych jest wiele opcji, różnych stopni wyposażenia i różnorodnych konfiguracji
CAB 950
System pomiarowy firmy Schenck do prostego, precyzyjnego i bezpiecznego wyważania.
Precyzyjna mechanika i technika pomiarowa
CAB 950 to nie tylko urządzenie pomiarowe, ale także intuicyjny interfejs człowiek-maszyna (HMI). Dzięki łatwemu dostępowi do wszystkich funkcji potrzebnych w produkcji – od optymalnego obliczania kompensacji i precyzyjnej kontroli kompensacji, po statyczne funkcje procesowe, zaawansowaną mechanikę i nowoczesną technologię pomiaru CAB dla maksymalnej precyzji korekcji niewyważenia.
Szeroki zakres funkcji zapewniających maksymalną dokładność
Liczne standardowe funkcje zapewniają jeszcze większą dokładność podczas wyważania wałów napędowych.
Zoptymalizowane operacje wyrównawcze zapewniające skrócenie czasów cyklu
Wydajne obliczenia wyrównawcze w CAB 950 ograniczają liczbę niezbędnych operacji wyrównawczych i skracają czasy cyklu – nawet w przypadku skomplikowanych sytuacji wyrównawczych.
